Resin elastic là gì? Thông số & Hướng dẫn in chuẩn

Tại sao việc hiểu đúng đặc tính nhựa Elastic lại quan trọng?

Việc hiểu đúng đặc tính cơ lý của nhựa Elastic quyết định thành bại của quá trình in tạo mẫu gioăng cao su trên máy LCD/DLP, giúp tránh lãng phí vật tư và hỏng màng FEP.

In nhựa cao su hoàn toàn không đơn giản như thao tác với nhựa Standard thông thường. Nhiều anh/chị kỹ sư và thợ in khi chuyển sang vật liệu này thường gặp tình trạng rớt bàn in, đứt support hoặc bề mặt sản phẩm dính nhớt. Nguyên nhân cốt lõi đến từ việc thiếu am hiểu về tính chất đàn hồi và lực bóc màng (peeling force) cực lớn mà loại nhựa này sinh ra trong quá trình nâng hạ mâm in.

Khi nắm vững các chỉ số cơ lý và cách vận hành thiết bị, anh/chị không chỉ tạo ra những mô hình dẻo dai đúng yêu cầu kỹ thuật mà còn kéo dài tuổi thọ của hệ thống máy in 3D.

Resin Elastic là gì? Độ cứng Shore A thực tế là bao nhiêu?

Hiểu rõ resin elastic là gì giúp anh/chị nhận diện vật liệu quang trùng hợp có tính đàn hồi cao như cao su, sở hữu độ cứng Shore 50A đến 70A.

Thông số kỹ thuật quan trọng bậc nhất để đánh giá vật liệu này là “Elongation at break” (Độ giãn dài tới đứt) — nghĩa là khả năng kéo giãn của vật liệu trước khi bị đứt gãy hoàn toàn. Các dòng nhựa cao cấp trên thị trường hiện nay có độ giãn dài dao động từ 50% đến 150%, cho phép chi tiết in nảy lại hình dáng ban đầu ngay sau khi chịu tác động lực kéo hoặc nén mà không bị biến dạng vĩnh viễn.

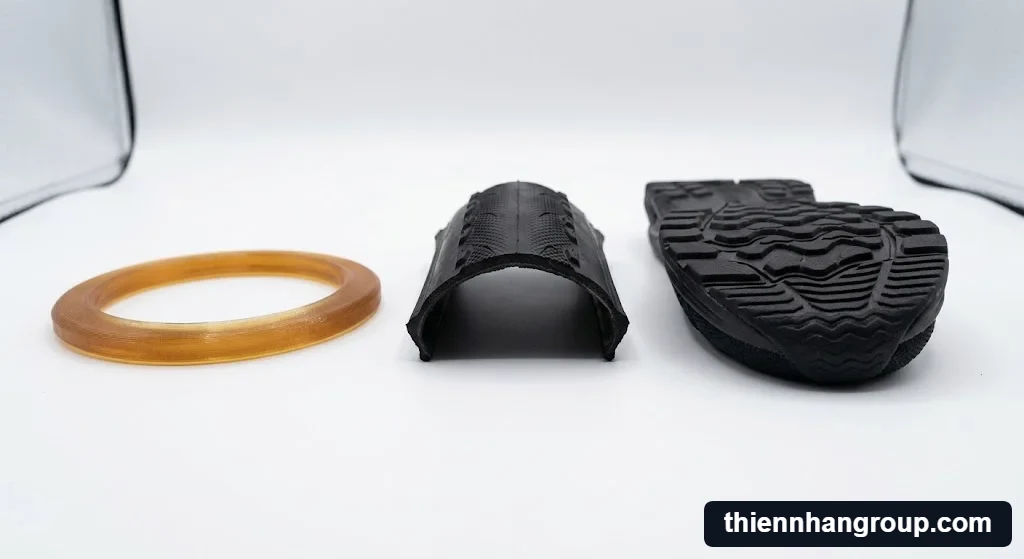

Độ cứng Shore A là thước đo định lượng mức độ mềm dẻo của bề mặt sản phẩm. Để các kỹ sư R&D hoặc thợ in dịch vụ dễ hình dung và đối chiếu với yêu cầu bản vẽ, tôi đã chuẩn hóa bảng quy đổi thông số Shore A sang các vật dụng đời thường. Bảng này giúp anh/chị chọn chính xác mã nhựa cho từng ứng dụng từ gioăng chống nước đến mô hình y khoa.

Nên chọn Flexible Resin hay Elastic Resin cho dự án của bạn?

Lựa chọn giữa Elastic và Flexible phụ thuộc vào yêu cầu chịu lực liên tục; Elastic dành cho chi tiết cần đàn hồi như cao su, còn Flexible phục vụ việc bẻ cong nhưng phục hồi chậm.

Sự nhầm lẫn phổ biến nhất trên thị trường vật liệu 3D là đồng nhất hai khái niệm này, dẫn đến việc đầu tư sai vật liệu. Trên thực tế, Flexible (nhựa dẻo) cho phép anh/chị uốn cong mô hình nhiều lần mà không đứt gãy, nhưng khi buông tay, nó sẽ từ từ trở lại trạng thái ban đầu hoặc bị cong vênh nhẹ. Ngược lại, Elastic (nhựa cao su) sở hữu tính đàn hồi cực mạnh, khi kéo giãn ra nó sẽ bật nảy lại ngay lập tức như một sợi dây thun thực thụ.

Là đơn vị cung cấp giải pháp in 3D thực chiến, các chuyên gia tại Thiên Nhân Group luôn khuyến cáo khách hàng định hình rõ tính chất cơ học của sản phẩm trước khi chốt đơn. Bảng so sánh trực diện dưới đây sẽ phân định ranh giới kỹ thuật rõ ràng giữa hai dòng vật liệu này.

Giá nhựa Elastic 1kg bao nhiêu và tại sao có sự chênh lệch lớn?

Giá nhựa Elastic trên thị trường dao động từ 700.000đ đến 3.500.000đ/kg, mức chênh lệch này phụ thuộc chủ yếu vào khả năng chống biến dạng vĩnh viễn và độ an toàn của hóa chất.

Nhiều anh/chị khi lần đầu tìm mua vật liệu đàn hồi thường thắc mắc tại sao cùng gắn mác “cao su” nhưng giá thành lại chênh lệch đến vài triệu đồng. Thực tế, giá trị của một chai resin không chỉ nằm ở khối lượng, mà nằm ở chỉ số “Elongation at break” (Độ giãn dài tới đứt). Những loại nhựa giá rẻ thường dễ dàng bẻ cong, nhưng khi kéo giãn mạnh, chúng sẽ bị lưu lại nếp gấp hoặc đứt ngang — nghĩa là tính bật nảy (rebound) cực kỳ kém.

Ngược lại, các dòng nhựa cao cấp mang lại trải nghiệm cơ lý hoàn toàn khác biệt. Khả năng đàn hồi tức thì ngay sau hàng ngàn chu kỳ nén lực giúp chúng đáp ứng xuất sắc các bài test vật liệu khắc nghiệt nhất trong kỹ thuật và y tế.

In nhựa Elastic hay bị đứt support do đâu? Hướng dẫn thiết lập Slicer chuẩn

Nguyên nhân cốt lõi gây đứt support khi in nhựa Elastic là do lực bóc màng (peeling force) cực lớn, bắt buộc anh/chị phải tùy chỉnh thủ công đường kính Tip và tốc độ Lift speed.

Khi tia UV đóng rắn một lớp nhựa đàn hồi, vật liệu này sẽ bám dính cực kỳ chặt vào bề mặt màng phim FEP hoặc ACF dưới đáy khay. Trong quá trình mâm in nhấc lên để tách lớp, đặc tính dẻo quánh của nhựa Elastic khiến nó kéo giãn ra thay vì bong dứt khoát như nhựa cứng. Nếu hệ thống giá đỡ (support) quá mỏng manh hoặc tốc độ giật mâm quá nhanh, chân support sẽ bị xé toạc ngay lập tức, dẫn đến tình trạng rớt mẫu lủm củm dưới đáy khay.

Kích thước Tip diameter và Contact depth chống đứt gãy

Đường kính đầu Tip (Tip diameter) bắt buộc thiết lập tối thiểu từ 0.6mm đến 0.8mm kết hợp độ lún (Contact depth) sâu để rễ bám vững chắc vào mô hình mềm.

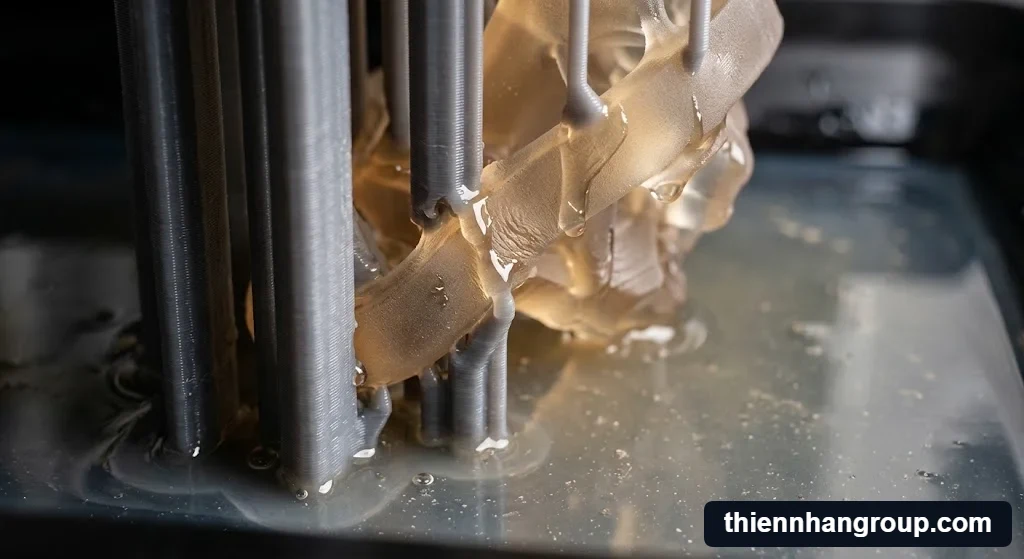

Sai lầm chí mạng của hầu hết người mới là sử dụng tính năng cắm support tự động (Auto-support) trên Chitubox hoặc Lychee. Các phần mềm này thường mặc định kích thước Tip chỉ ở mức 0.3mm – 0.4mm (dành cho nhựa Standard). Với Elastic, tiết diện 0.3mm không đủ diện tích tiếp xúc để chịu lực căng bóc màng. Anh/chị cần thiết lập thủ công hệ thống Heavy Support, tăng tiết diện đầu tiếp xúc lên ít nhất 0.6mm — nghĩa là tạo ra một điểm neo chịu lực đủ khỏe, bảo đảm kéo toàn bộ khối cao su nặng nề tách khỏi màng FEP một cách an toàn.

Tốc độ nhấc mâm (Lift speed & Retract speed) an toàn dưới 40mm/min

Tốc độ nhấc mâm Lift speed an toàn cho nhựa đàn hồi phải duy trì tối đa 40mm/min, tức là chậm hơn gấp đôi so với các loại nhựa thông thường nhằm triệt tiêu lực kéo đột ngột.

Hãy hình dung việc bóc một lớp băng keo dính chặt trên giấy: nếu giật mạnh, tờ giấy sẽ rách; nhưng nếu kéo từ từ, lớp keo sẽ bong ra nguyên vẹn. Tốc độ Lift speed thấp (khoảng 30-40mm/min) cho phép vật liệu có đủ thời gian giãn nở và nhả khỏi màng phim FEP mà không gây ra ứng suất phá hủy cấu trúc mô hình. Đồng thời, tốc độ hạ mâm (Retract speed) cũng cần giữ ở mức 40mm/min để dòng nhựa đặc quánh kịp trào ra khỏi không gian giữa mâm và khay in, tránh bọt khí.

Khác với các công nghệ chạy bằng sợi nhựa FDM như máy in 3D CoreXY ưu tiên khả năng di chuyển tốc độ cực cao, công nghệ in Resin dẻo lại đòi hỏi sự ổn định và chậm rãi tuyệt đối ở trục Z. Hơn thế nữa, để đảm bảo bề mặt gioăng cao su hiển thị sắc nét, không bị xé mờ mép, việc phối hợp tốc độ chậm cùng độ phân giải máy in 3D cao (như màn hình 8K, 12K) là bộ đôi thông số sống còn mà thợ in chuyên nghiệp luôn tuân thủ.

Chuẩn hóa quy trình Wash & Cure: Rửa cồn và sấy UV đúng định mức

Quy trình xử lý hậu kỳ chuẩn cho nhựa Elastic yêu cầu ngâm dung môi IPA tối đa 5 phút và áp dụng thủ thuật sấy ngâm nước để triệt tiêu hoàn toàn bề mặt dính nhớt.

Nhiều khách hàng gửi phản hồi về Thiên Nhân Group than phiền rằng sản phẩm in ra rất đẹp, nhưng sau khi rửa và sấy thì bề mặt lại nhão ra như bùn, hoặc bị cứng đơ mất hết độ đàn hồi. Đây là hậu quả trực tiếp của việc thực hiện quy trình Wash (Rửa) và Cure (Sấy đóng rắn) sai nguyên tắc. Nhựa đàn hồi cực kỳ nhạy cảm với dung môi và nhiệt lượng của tia UV.

Ngâm cồn IPA tối đa 3-5 phút để bề mặt không bị bở

Anh/chị chỉ nên ngâm mẫu nhựa đàn hồi trong dung môi IPA từ 3 đến 5 phút nhằm làm sạch nhựa thừa mà không phá vỡ liên kết mạng lưới polymer bên trong.

Các loại nhựa cứng thông thường có thể ngâm cồn IPA (Isopropyl Alcohol) trong 10-15 phút mà không hề hấn gì. Tuy nhiên, cấu trúc polymer của Elastic Resin rất dễ bị dung môi xâm nhập. Nếu ngâm quá 5 phút, sản phẩm sẽ xảy ra hiện tượng trương nở vật lý, bề mặt chuyển sang màu trắng bợt, bở rạc và mất đi tính đàn hồi vĩnh viễn. Ngay sau khi vớt mẫu ra khỏi trạm rửa, anh/chị phải dùng súng xịt khí nén thổi khô bề mặt ngay lập tức, tuyệt đối không để cồn tự bay hơi trên sản phẩm.

Mẹo “sấy ngâm nước” cách ly oxy trị dứt điểm dính nhớt

Nhúng chìm toàn bộ mẫu in vào ly nước lọc trong suốt rồi chiếu đèn UV từ 2 đến 3 phút giúp cách ly lớp oxy bề mặt, đảm bảo sản phẩm khô láng mà không bị quá nhiệt.

Một trong những đặc tính “khó chịu” nhất của vật liệu đàn hồi quang trùng hợp là hiệu ứng ức chế oxy (Oxygen Inhibition). Khi tiếp xúc với không khí, lớp ngoài cùng của mẫu in sẽ không thể đóng rắn hoàn toàn dưới tia UV, dẫn đến bề mặt luôn bị dính, nhớt, bám đầy bụi bẩn dù có sấy bao lâu đi nữa. Nếu cố tình kéo dài thời gian sấy (Over-curing), sức nóng từ đèn UV sẽ “nướng” chín khối nhựa, làm nó cứng lại và giòn gãy như một mảnh thủy tinh.

Kỹ thuật Mix Resin: Tỷ lệ trộn Elastic và ABS-Like an toàn

Tỷ lệ trộn tối ưu giữa Elastic Resin và nhựa ABS-like là từ 15% đến 20%, giúp chế tạo các ngàm sập và khớp nối chịu lực mà không bị giòn vỡ gãy chốt.

Với các xưởng in dịch vụ, việc dùng 100% nhựa Elastic đôi khi vượt quá ngân sách và không cần thiết cho những chi tiết chỉ cần một chút độ nảy. Bài toán đặt ra là làm sao in được các ngàm gài (snap-fit) cứng cáp nhưng khi bẻ cong để lắp ráp thì không bị gãy cụp. Nhựa ABS-like rất cứng nhưng lại thiếu tính dai, trong khi Elastic lại quá mềm. Giải pháp thực chiến tuyệt vời nhất chính là kỹ thuật Mix Resin (trộn vật liệu).

Bằng cách bổ sung một lượng nhỏ nhựa cao su vào nền nhựa cứng, mạng lưới polymer của thành phẩm sẽ sở hữu thêm đặc tính hấp thụ xung lực. Điều này nghĩa là ngàm gài của anh/chị khi chịu lực ép sẽ cong nhẹ thay vì gãy giòn, sau khi lọt vào rãnh sẽ bật trở lại vị trí khóa một cách chắc chắn và bền bỉ.

3 Lỗi thường gặp gây hỏng màng FEP và màn hình LCD khi in

Quá trình in nhựa Elastic dễ làm rách màng FEP và hỏng màn hình LCD do nhiệt độ phòng quá lạnh, thiết kế vách mô hình quá mỏng hoặc màng FEP đã giãn chùng.

Đặc thù của dòng nhựa đàn hồi là độ nhớt (Viscosity) rất cao, đặc quánh như keo. Lực ép và lực bóc màng sinh ra trong quá trình in lớn hơn nhiều so với nhựa thông thường. Khác với kết cấu cơ học chạy trục Y của các dòng máy in bedslinger, máy in Resin chịu áp lực nén nén trực tiếp lên cụm màn hình LCD mỏng manh bên dưới khay chứa. Nếu anh/chị không chú ý 3 lỗi chí mạng sau, chi phí thay thế vật tư sẽ ngốn sạch lợi nhuận của đơn hàng.

Làm chủ được vật liệu đàn hồi đồng nghĩa với việc anh/chị đã nâng cấp đáng kể năng lực sản xuất của xưởng in 3D. Nếu có bất kỳ rào cản kỹ thuật nào trong quá trình thử nghiệm, tôi và đội ngũ chuyên gia luôn sẵn sàng đồng hành cùng anh/chị để tìm ra giải pháp vận hành tối ưu nhất, không gây áp lực mua hàng.

Thiên Nhân Group
Website: https://thiennhangroup.com/
Địa chỉ: Số 57, Đường số 36, Khu Nhà Ở Công ty Đông Nam, Khu phố 21, Phường Hiệp Bình, Thành phố Hồ Chí Minh, Việt Nam
